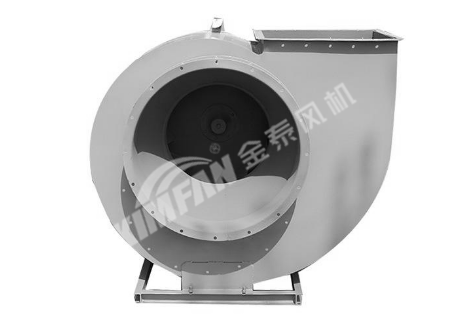

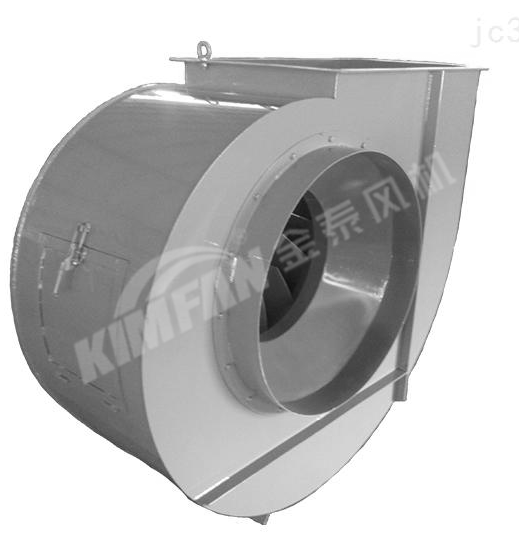

4-72、4-79系列離心風機

1.4-72、4-79型離心風機概述

1、用途：4-72型離心風機可作為一般工廠及大型建筑的室內通風換氣，輸送空氣或其它 不含易燃易爆、無腐蝕性的氣體，氣體內無粘性物質，所含塵土及硬質顆粒物不大干150mg/m3， 溫度不超過80℃。  F4-72/79為防腐型離心風機，用于輸送有腐蝕性氣體，可用玻璃鋼或鋼板滾塑、不銹鋼 等材質制作。  B4-72/79為防爆型離心風機，用于輸送易燃易爆氣體，電機配用隔爆型電機，鑄鋁葉輪 或非金屬材料制成。  FB4-72/79為防腐防爆型離心風機，用于輸送有腐蝕性且易燃易爆的氣體。

2、型式：4-72離心通風機可制成左旋和右旋兩種型式，風機的傳動方式為A、B、C、D 四 種，6#以下采用A式；7-12#、采用C、D式；16#以上采用B式。

3、結構：機號6#以下的4 72型風機主要有葉輪、機殼、進風口等部分配直聯電動機組成， 7#以上除具有上述部分外還有傳動部分。  (1)葉輪：采用后傾翼型葉片、曲線型前盤組成。采用碳鋼制造，并經過靜、功平衡校正， 空氣性能優良，效率高，運轉平穩可靠。  (2)機殼：采用碳鋼焊接制造，12#以下制成整體式，16#以上制成兩開式，用螺栓連接。  (3)進風口：進風口制成收斂式流線型整體結構，裝于風機的側面，與軸向平行的截面為 曲線形狀，能使氣體順利進入葉輪，且損失較小。  (4)傳動組：傳動部分又主軸、軸承箱、帶輪或聯軸器組成。

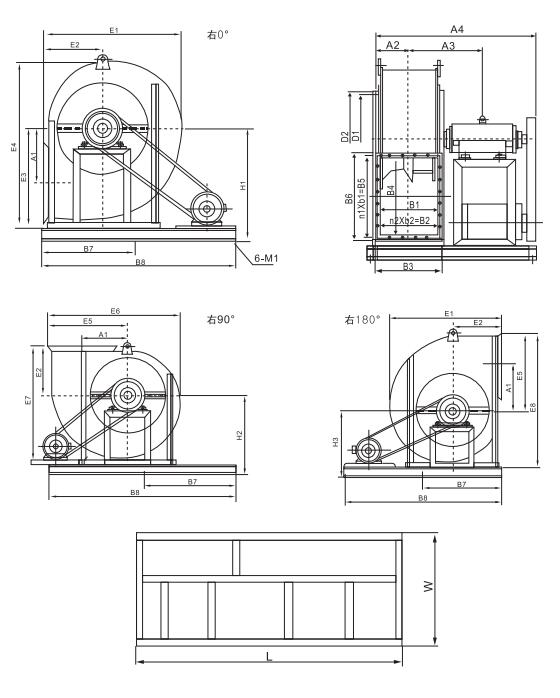

2.4-72、4-79型離心風機形式

風機分左旋和右旋兩種型式，從電機（皮帶輪）側正視，葉輪按順時針?lè)较蛐D(zhuǎn)為右旋， 逆時針旋轉為左旋。A式為電機直聯傳動，B、C、E式為皮帶傳動，D式為聯軸器傳動。
